多軸超精密加工系統

產品介紹:可加工各種金屬和非金屬材料,如HRC60度以內模具鋼,鋁、銅、鎳等金屬。根據應用搭配軸數量及選擇超精密切削、磨削、銑削。最高分辨率 32皮米 (0.000032um)

訪問量:28579
聯系電話

產品介紹PRODUCT INTRODUCTION

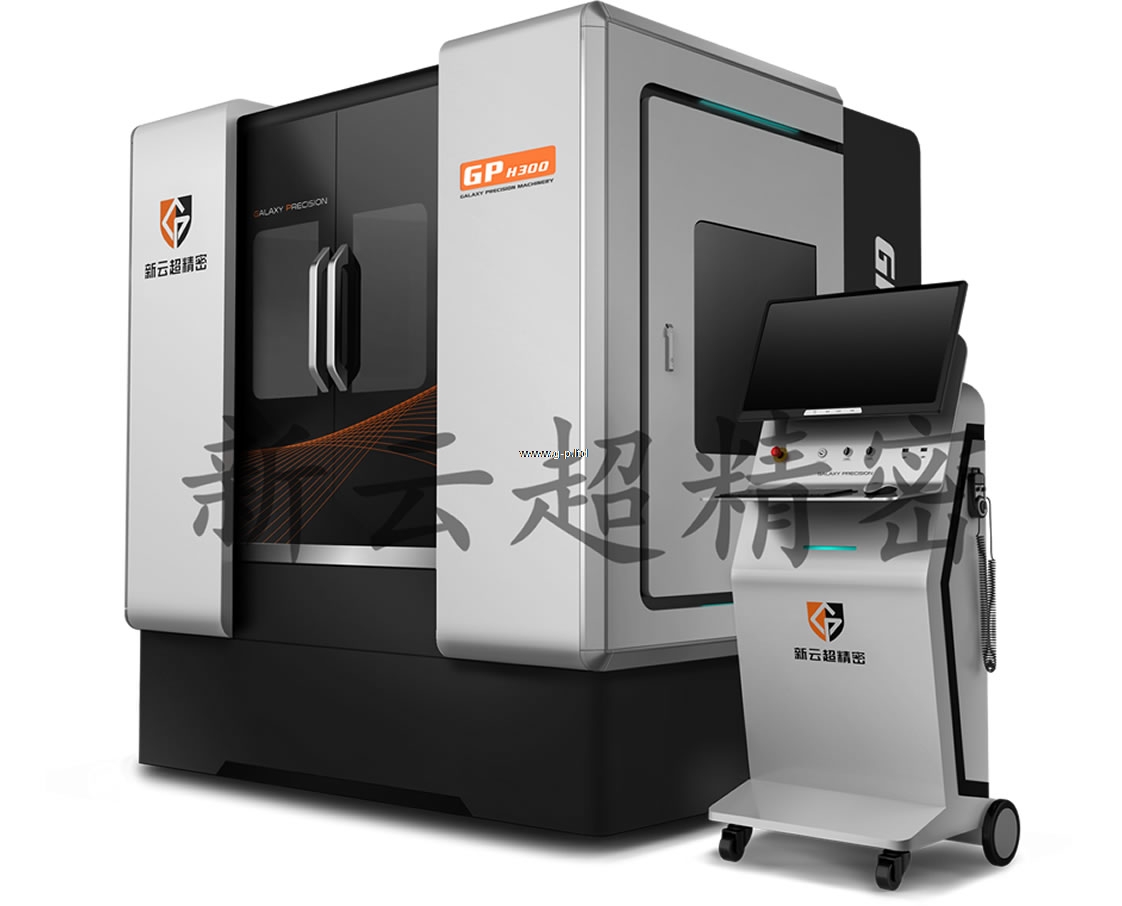

  GP-H系列機床架構基于單點金剛石車床,設計用于更為復雜的光學透鏡、模仁、反射鏡和超精密機械零件的金剛石切削、微銑削和微磨削;

  可直接切削HRC60度內模具鋼、鎳、無氧銅、鋁,各種非金屬及晶體材料;

  可以任意配置為3、4、5軸機床,用來加工球面、非球面和自由曲面;

  軸系和功能可選自由組合為快刀、慢刀伺服、飛刀切削;

  被動式隔振系統、天然大理石基座,出色的熱穩定性和減震性能;

  高速空氣軸承主軸,(可選液體恒溫系統);

  光學對刀,真空卡盤,噴霧式冷卻系統,表面粗糙度 <Ra0.005 um,形狀精度 < 0.3um P-V 。

技術參數TECHNICAL PARAMETERS

主要規格GP- H200GP-H300GP-H400
工作臺行程X軸mm250350500
Y軸mm200300350
Z軸mm100145180
C軸mm250300350
B軸mm250
W軸um70
編程分辨率X、Y、Z 軸0.000032um,B、C軸 0.00000067度,W軸0.0001u m


設備加工產品圖片PRODUCT SAMPLE PICTURES






   反射鏡加工自由曲面加工非球面透鏡模具加工透鏡加工





非球面透鏡模具加工微結構陣列加工,深度10um微結構陣列加工,深度1.5um超精密磨削
